舵機產品應用知識解說(The products use knowledge to explain)

一、

   何謂舵機舵機是一種位置(角度)伺服的驅動器,適用於那些需要角度不斷變化並可以保持的控制系統,目前在高檔遙控玩具,如航模、高檔遙控模擬車、電動遙控飛機、包括飛機模型、潛艇模型、遙控機器人中已經使用得比較普遍。舵機是一種俗稱,其實是一種伺服馬達。在機器人機電控制系統中,舵機控制效果是性能的重要影響因素。舵機可以在微機電系統和航模中作為基本的輸出執行機構,其簡單的控制和輸出使得單片機系統非常容易與之介面。舵機是遙控模型控制動作的動力來源,不同類型的遙控模型所需的舵機種類也隨之不同。如何審慎地選擇經濟且合乎需求的舵機,也是一門不可輕忽的學問。本文章主要探討適合各等級直升機各工作部位所使用的舵機,至於其它種類的模型、如機器人中、車、船,則不在本篇文章討論範圍之內.

二、

舵機工作原理控制信號由接收機的通道進入信號調製晶片,獲得直流偏置電壓,它內部有一個基準電路,產生週期為20ms,寬度為1.5ms的基準信號,將獲得的直流偏置電壓與電位器的電壓比較,獲得電壓差輸出。最後,電壓差的正負輸出到電機驅動晶片決定電機的正反轉。當電機轉速一定時,通過級聯減速齒輪帶動電位器旋轉,使得電壓差為0,電機停止轉動。當然我們可以不用去了解它的具體工作原理,知道它的控制原理就夠了。就象我們使用電晶體一樣,知道可以拿它來做開關管或放大管就行了,至於管內的電子具體怎麼流動是可以完全不用去考慮的。

三、

舵機的構造舵機主要是由外殼、電路板、無核心馬達、齒輪與位置檢測器所構成。其工作原理是由接收機發出訊號給舵機,經由電路板上的IC判斷轉動方向,再驅動無核心馬達開始轉動,透過減速齒輪將動力傳至擺臂,同時由位置檢測器送回訊號,判斷是否已經到達定位。位置檢測器其實就是可變電阻,當舵機轉動時電阻值也會隨之改變,藉由檢測電阻值便可知轉動的角度。一般的伺服馬達是將細銅線纏繞在三極轉子上,當電流流經線圈時便會產生磁場,與轉子週邊的磁鐵產生排斥作用,進而產生轉動的作用力.依據物理學原理,物體的轉動慣量與質量成正比,因此要轉動質量愈大的物體,所需的作用力也愈大。舵機為求轉速快、耗電小,於是將細銅線纏繞成極薄的中空圓柱體,形成一個重量極輕的五極中空轉子,並將磁鐵置於圓柱體內,這就是無核心馬達。為了適合不同的工作環境,有防水及防塵設計的舵機;並且因應不同的負載需求,舵機的齒輪有塑膠及金屬之區分,金屬齒輪的舵機一般皆為大扭力及高速型,具有齒輪不會因負載過大而崩牙的優點,較高級的舵機會裝置滾珠軸承,使得轉動時能更輕快精准。滾珠軸承有一顆及二顆的區別,當然是二顆的比較好,目前新推出的FET 舵機,主要         是採用FET(FieldEffect Transistor)場效電晶體。FET 具有內阻低的優點,因此電流損耗比一般電晶體少。

 四、

 技術規格廠商所提供的舵機規格資料,都會包含外形尺寸(mm)、扭力(kg-cm)、速度(/60°)、測試電壓(V)及重量(g)等基本資料。扭力的單位是kg-cm,意思是在擺臂長度1 公分處,能吊起幾公斤重的物體.這就是力臂的觀念,因此擺臂長度愈長,則扭力愈小。速度的單位是sec/60°,意思是舵機轉動60°所需要的時間



 市面中舵機常用選項機種:

圖片

產品名稱

外形尺寸

壽命

開關選項

卡點

公差

操作方式

額定功率

詳細規格


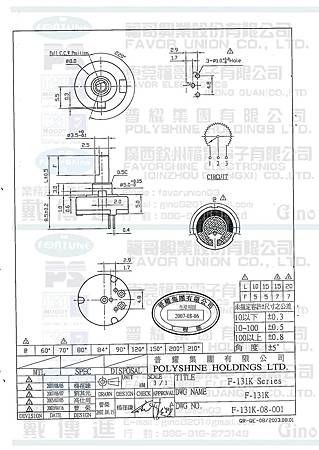

F131K

13mm

300K cycles

N/A

N/A

+/-20%

水平方向竖直方向

0.1W


F10

10mm

100K cycles

N/A

N/A

+/-20%

水平方向竖直方向

0.1W


FSE07

7mm

1Million cycles

N/A

N/A

+/-20%

Rotary

0.1W


F10KV

10 mm

300K cycles

N/A

N/A

+/-20%

水平方向竖直方向

0.1W


FSE11

12mm

1 million cycles

N/A

N/A

+/-20%

Rotary

0.1W


 市面中舵機產品運用:



文章標籤

福哥/小戴 發表在 痞客邦 留言(0) 人氣()

歡迎您來到電子零件...亮販電



歡迎您來到電子零件...亮販電,我是GINO / 戴傳進服務於福哥興業股份有限公司已有十餘年,

最近會陸陸續續產品整理上來,當然如果有想要了解敞司沒有的產品或是一直找不到想要的電子零組件

歡迎留言或來電~我會盡力幫各位尋找~這是一個沒人情壓力、沒有強迫推銷、可以放鬆心情,

像量販店一樣可以自由看看、索取樣品、選購。24小時不打烊的地方!




電位器系列(以下點選文字連接)

F091.jpg    旋轉式電位器Fxx45.jpg    滑動式電位器FJP10K.jpg  操縱桿電位器



開關系列

FSR1002.jpg  旋轉式開關   FSC120.jpg   撥輪式開關  FST070.jpg 多向位開關 按鈕開關.jpg按鈕開關

迷你滑動開關.jpg迷你滑動開關   翹板開關.jpg  翹板開關    微動開關.jpg  微動開關



傳感器系列

FSE07.jpg  接觸式傳感器系列FHS50.jpg  非接觸式傳感器系列



微調電位器系列

25.jpg  密封式微調電位器系列FTM06.jpg  開放式微調電位器系列



編碼器系列




高阻碳膜印刷

高阻碳膜印刷和電阻片生產製造高阻碳印刷



















文章標籤

福哥/小戴 發表在 痞客邦 留言(0) 人氣()

福哥(普耀)2012~2013新目錄增加微型波段開關FSR10FSR08;微型電位器F081F082機種

接觸式傳感器FSE07FSE10FSE11FSE28;非接觸式傳感器FHS22FHS50機種

(點選上面機種名稱可連接至該產品電氣規格及成品圖)

因目錄版面編排已將多款電位器機種拿掉沒有在新目錄上出現

不代表目錄上沒有的機種福哥(普耀)就已停產喔 ! 2012~2013目錄上沒有出現產品如下:

如果產品設計上有需求歡迎來電詢問

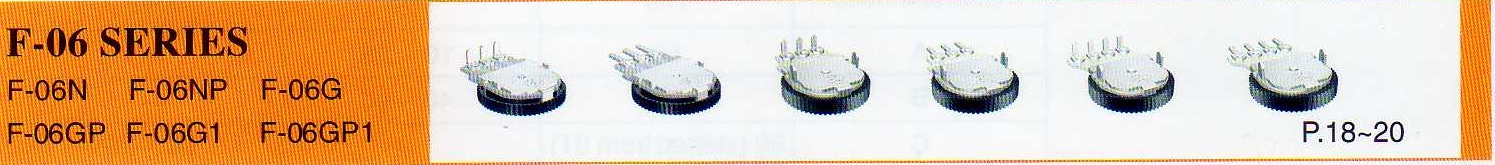

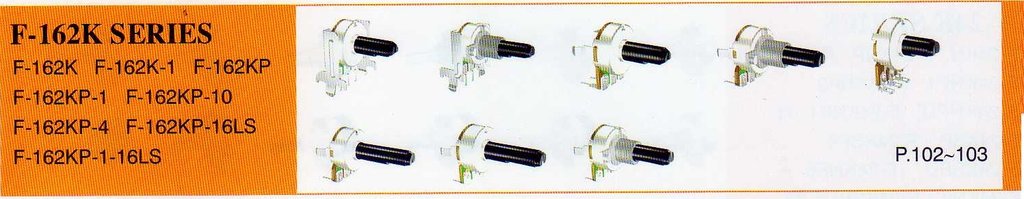

 F06 SERIES  F08 F09N F011G-1  F09 SERIES  F10 SERIES  F12 SERIES  F16 SERIES  F17 SERIES  F120K SERIES  F121K SERIES  F122K SERIES  F124K SERIES  F125K SERIES  F162K SERIES  F164K SERIES  F165K SERIES  F166K SERIES  F167K SERIES  F168K SERIES  無殼直滑電位器

文章標籤

福哥/小戴 發表在 痞客邦 留言(0) 人氣()

關於福哥(普耀)

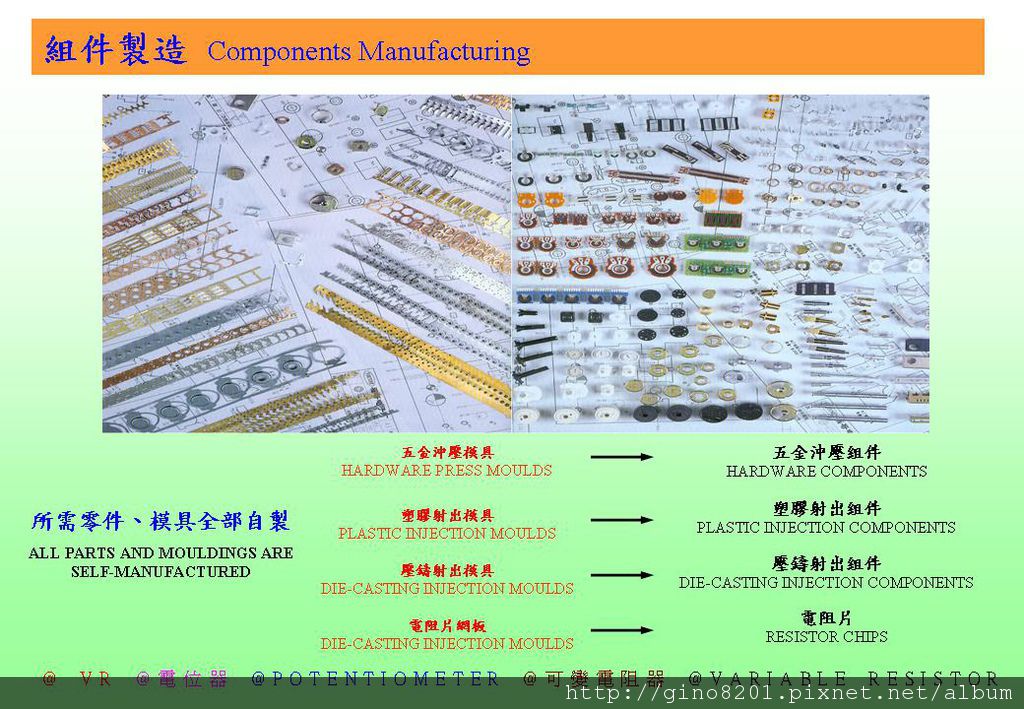

      台灣福哥興業股份有限公司成立於1982年,專業生產電位器,1989年在香港成立普耀集團有限公司,在中國生產制造組裝,從研發機型、零投影片21.JPG件制造、成品組裝一條龍作業,歷經數載風雨洗禮,現已成為中國電位器、編碼器及開關製造與銷售的翹楚。位於東莞市茶山鎮劉黃第五工業區的生產基地,擁有全新的廠房、2大生產事業課、56條生產線,佔地65,000平方米,建築面積30,000平方米,員工1500餘人。

普耀擁有數十條組裝生產線,採用同業中最先進的自動化和半自動化生產設備,生產技術早已完成垂直整合,自製率高達97%,現可生產25大類380種樣式的電位器以及2500多種零件,主要包括旋轉式電位器、直滑式電位器、半固定式電位器、編碼器以及小型精密開關等,廣泛應用於電腦 / 多媒體及各種工業領域。我們所有產品均符合 ROHS 要求。普耀產品暢銷世界100多個國家。

普耀自成立伊始,即嚴格按照 ISO9002 品質標準建立品質保證體系。至今已通過ISO9001 、ISO14001、TS16949、UL、中國質量認證中心(CQC)以及索尼的綠色夥伴(GP)等認證。

福哥/小戴 發表在 痞客邦 留言(0) 人氣()



編碼器(ENCODER)的編碼分類、原理及應用

一、分類:1.編碼器依機械結構可分為旋轉編碼器和線性編碼器

                         2.依編碼方式可分為絕對型編碼器和增量型編碼器

                         3.依信號產生方式之不同可分為機械接觸式編碼器、電磁編碼器、光學編碼器等

二、應用:基本上,絕對型編碼器的每一個位置代表一個特定的值,各位從下圖A、B可以看出,當折動子停留在哪里,便對應出一個特定的編碼,  這有些類似VR的概念,我們可以說絕對式編碼器是一種數位信號產生器,VR則是一種仿真信號產生器,絕對式編碼器多應用於各種數 控機、機械手臂以及精密機械中,由於每一位置對應一特定的值,因此當電源斷開之後再供電時,主機仍然可讀取這個值,例如數控機床就不會因斷電再複電而失去原來的位置。

                         相對於絕對型編碼器的位置記憶能力,增量型編碼器則有很大的不同,它只能逐一讀取輸入訊號然後遞加或遞減,得到一定的累    加值供主機參考。基本上增量型編碼器是一種連續開關的概念,開關產生的是0和1(也就是ON和OFF)的值,而增量型編碼器則可連續產生許多個0和1,由於這是一種累加器或計數器的型態,每一位置並不對應特定的值,因此在失去電源再供電時便無法記憶斷電前的位置,所以說它不具備記憶功能。

                                   圖一_編碼盤示意圖



三、認識增量型編碼器

         編碼器的應用可分為消費性產品和工業用兩個方面,工業用編碼器主要應用於精密機械的定位或速度控制,通常與步進馬達或伺服馬達一起使

用。在消費性產品方面的應用歷史遠不如工業用編碼器,目前大多僅用於音量控制及功能表選擇,未來仍有許多的應用方案有待開發。

增量型編碼器所產生的信號近似于方波,這種波形可作為數位信號直接給CPU用,當然一定得有一些配套的電路,此處不贅述。

討論到編碼器的特性時,經常會遇到以下這些名詞,這里我們做一些简单的说明:

Radial end play 徑向間隙

            徑向間隙是指編碼器軸心在編碼器安裝面上的搖動間隙,徑向間隙對電氣參數影響相當大;因此從軸心、軸套製造以及另件的沖制、導體板

和折動子的埋入注塑,一直到編碼器的組裝,都必須嚴格的控制軸向間隙。過大的徑向間隙或軸心傾斜,會直接影響到編碼器所有的電氣特性。

Axial play 軸向間隙

            軸向間隙是指軸心垂直安裝于導體板時所產生的間隙。軸向間隙對電氣參數影響相當大,從軸心、軸套製造以及導體板和折動子的埋入注

塑,特別是編碼器的組裝,都必須嚴格的控制軸向間隙。過大的軸向間隙會直接影響到編碼器的電氣特性。

hannel 通道

            編碼器的每一個輸出機構為一通道,增量型編碼器通常是二輸出通道,像上圖C所示就是二個通道的導體板。

Cycle error 週期誤差

            實際週期和理論週期之間的差異,以一個20段的增量編碼器為例,每一理論週期為50毫秒(ms),實際測量時則會有出入,週期誤差可以用百

分比或以時間單位來表示。

Cycle width 週期寬度

             同一通道兩個相鄰輸出脈衝的上升緣到下一個上升緣所經過的時間,一般也稱為脈寬(Pulse Width).

Electrical degree 電氣角度

             一個輸出信號的週期為360°電氣角度,360°電氣角度=(360°/段位)機械角度,一個信號週期為360°/20=18°機械角度,換句話說,編碼器每旋轉

18°便輸出一個電氣信號週期,從折動子接通導體(產生一信號波形的上升緣)開始,然後斷開(產生一信號波形的下降緣),再到下一個段位的導體又接

通(產生一信號波形的上升緣)為止,形成一個360°電氣角度的完整週期,在這段時間裡,編碼器旋轉了18°機械角度。

Frequency 頻率

             頻率=每分鐘轉數*段位/60,一個20段位元的旋轉編碼器,如果每分鐘旋轉120圈,其頻率為120*20/60=40,因此其頻率為40。

旋轉接觸式編碼器的轉速通常為每分鐘60轉,也就是說一秒鐘一轉,一個通道可產生20個週期的電氣信號。

旋轉方向

             旋轉方向必須面對編碼器的軸心來定義,CW表順時針方向,CCW表示逆時針方向。

四、增量型編碼器的電氣特性

■ 訊號輸出的對稱性(Signal Output Symmetry)

                檢測輸出訊號時,須將示波器調整到螢幕剛好顯示一個完全的訊號週期,如果不能     夠讓一整個週期恰好占滿整個螢幕,你可以先將一個波形的上升緣對正示波器螢幕的最左側,再逐漸放大或縮小信號波形,盡可能將週期調整到能占滿整個螢幕為止。示波器設定為由輸入訊號的正緣觸發。

                理想的對稱(180°電氣角度)如下圖所示,編碼器製造商應以角度指出每個半周的容 許對稱誤差。

                        圖二_理想的對稱輸出

週期變量(Flutter)

週期變量是指週期的最小/最大變動量,此變動量必須以週期的百分比,或者是角來表示,檢測時須觀察編碼器旋轉一周期間所有的連續上升緣。

       圖三_週期變量

■ 正交誤差、相位差(Phases Difference)

                正交誤差是因為輸出訊號的邊緣由於機械或電氣因素所導致的相位誤差機械錯誤可能是因軸隙,或編碼板偏心所造成;電氣錯誤可能是因編碼板污染了輸出訊號。



                相位差通常是以誤差值與理想頻寬的百分比,或者是時間差(ms)來表示。相位差現象是由A、B通道之間的互動關係產生。量測時必須在當   示波器被 A 通道輸出訊    號的升(下降)緣觸發時,測量 B 通道輸出訊號的上升(下降)緣,來計算誤差值。



                相位差的作用主要是提供旋轉方向參考訊號給主機,作為增量或減量計算的依據, 我們也稱相位差為正交誤差,是因為旋轉增量編碼器的 A、B 通道之間呈現的90 度的電氣誤差,一般是 A 通道的輸出訊號領先 B 通道 90 度電氣角。當編碼器以順時針方向轉動時,是 A 通道的輸出訊號領先 B 通道90 度;但當編碼以逆時針方向旋轉時,首先取得的是 B 通道的輸出訊號,然後才是 A 通道的輸出訊號.

                      圖四_相位差

 ■ 每轉脈衝數(PPR、Line Count)

            每轉脈衝數也就是編碼器的段數,編碼器的分辯率與其段位(Line)息息相關,段位 越多分辯率就越高,當然,成本也就會越高。每轉脈衝數並不等於編碼器的頻率,頻率是指編碼器每秒所能產生的信號週期數,而每轉脈衝數則是指編碼器旋轉一周所產生的信號週期。接觸式旋轉編碼器的轉速通常為每分鐘60轉或120轉,不同的轉速導致不同的頻率,但每轉脈衝數則與頻率無直接的關聯。

      每轉脈衝數(PPR)的測試結果須符合製造廠所公佈的規格。由於接觸式編碼器通常

      沒有參考脈衝(Index Pulse)。因此可以編碼器旋轉一周所測得的有效訊號脈衝來計

              圖五_每轉脈衝數

■ 接觸彈跳、滑動噪音(Contact Bounces、Sliding Noise/Chattering)

   接觸彈跳和滑動噪音也就是所謂的t1、t3 和t2.接觸彈跳通常是機構因素、或是滑動

   片(折動子)掃過編碼板時產生跳動所導致.t1、t3 就是屬於接觸彈跳,t2為滑動噪音,噪聲的長度一般都是以時間(ms)來表示。

                        圖六_接觸彈跳滑動噪音

■ 電氣壽命(Eiectrical Life)

                 每一種編碼器根據製造廠家所列的規格,有一定的壽命.電氣壽命和旋轉壽命不同,旋轉壽命主要是受機械和電氣因素的影響,而電氣壽命則是指編碼器的電輸出訊號的壽命。通常當電氣訊號產生錯誤時,機械結構都還在正常運作狀態,導致不正確的輸出資料,因此電氣壽命測試是絕對必要的。



五、增量型編碼器的應用條件

                    電路分為數字電路和模擬(仿真)電路。以音量調整為例,VR 使用於模擬(仿真)電路 上,不論是用在簡單的計算器喇叭或複雜的CD-ROM音量調整,基本上VR 這一部份的電路都是模擬(仿真)電路。



                    編碼器輸出的方波屬於數位訊號的概念,輸出訊號的運用就好象計數器一樣,順時 針轉動時遞加,逆時針轉動時遞減,主機或CPU每偵測到一個高電位訊號(假設是高電平觸發)便將計數值加一或減一(視轉動方向而定),來決定要將輸出的音量加大或減小。



                    根據以上的簡單介紹,我們可以了解編碼器無法單獨運用,必須靠主機或CPU,或         者經過編碼器專用IC,例如以NEC的微處理器μPD4702增量型編碼器計數IC來運算,不過這顆IC仍是以一個CPU作為核心。由於必須以CPU或者配合主機一起來使用,所以編碼器在目前仍只使用於較高階的產品。

                    機械接觸式編碼器一定會有接觸彈跳、滑動噪音等不可使用訊號,這些訊號或未經  適當處理,直接由CPU採樣使用會產生錯誤,因此應用在產品時必須使用濾波電路來消除這些不可用的信號。  下圖是一典型的R/C濾波電路

                              圖七_典型RC濾波電路

                另外,品管人員必須利用測試電路來檢測輸出訊號,以下是常見的測試電路,下圖左為電路圖,其中的電阻可以採用5KΩ或10KΩ,下圖右為採樣出來的信號,t1、t3 為接觸彈跳,t2為滑動噪音。此圖只顯示了一個通道.

                     圖八_編瑪器測試電路

當編碼器與CPU配合使用時,幾乎所有的輸出訊號都是採用計數器來做運算,這種方式會產生某種程度的瞬時電流,影響運算的正確性,因此也必須使用一濾波電路來過濾,此一電路如下圖所示.

            圖九_ 應用CPU 時的濾波電路

六、增量型編碼器的故障、可能原因與解決對策

假設有一個 20 段帶 20 click、三個端子的二通道增量編碼器,操作速度為RPM=60. 而向軸心最左的端子為 A 通道,中間為+5VDC輸入之C腳,最右的端子為 B通道,A 通道領先 B 通道90°電氣角。順時針方向(CW)每拔一段計數器的值便加 1,反時針方向(CCW)每拔一段計數器的值便減 1。

故障現象

可能原因

解決對策

正、反轉空()計數

1).t1t2 t3 不合格



2).軸心的軸向、徑向問題

3).未使用濾波電路

正、反轉不計數

1).軸心的軸向、徑向問題



2).導體板污染、磨損

3).折動子磨損、變形

計數不穩定,時增時減

1).軸心的軸向、徑向問題



2).導體板污染、磨損

3). 折動子磨損、變形

脈寬不穩定

1).導體板不良



2).軸心的軸向、徑向問題

3).導體板污染、磨損

4).折動子磨損、變形

5).旋鈕太長,徑向力臂過長

電氣參數普遍不合格

1).轉速不正確



產品之壽命測試不合格

1).軸向壓力過大



2).折動子磨損、變形

3).導體板不良

相位差不穩定

1).導體板不良



2).軸心的軸向、徑向問題

3).導體板污染、磨損

4).折動子磨損、變形

5).旋鈕太長,徑向力臂過長



文章標籤

福哥/小戴 發表在 痞客邦 留言(0) 人氣()

BI官員網址

BI簡介概述:

Founded - Beckman Instruments 1935

BI Beckman Instruments的簡稱,成立於1935

Components division purchased by Emerson Electric - formed Beckman Industrial Corp,  1984

1984年併購Emerson Electric公司,改名Beckman Industrial Corp

Became wholly owned subsidiary of Astec Group, an affiliate of Emerson Electric,  1989

1989年成為愛默生電器附屬企業雅達集團全資子公司

Corporate name changed to BI Technologies Corporation, 1994

1994年更名為BI Technologies Corporation就是現在的BI

Emerson purchases remaining Astec shares - BI becomes Emerson division, 1999

1999愛默生電器收購雅達剩餘股份,如此BI則成為愛默生電器的一部份

TT Group buys BI Technologies, 2000

2000年TT集團收購了BI科技股份有限公司

全球製造工業位置

BI全球銷售網

應用說明

1、Medical醫療設備

2、Industrial equipment工業設備

      ★Forklift叉式升降機

      ★Building equipment建築設備

      ★Golf car通訊車

      ★Welcding machine電焊機

3、Industrial Automation工業自動化

      ★Car manufacturing汽車製造

      ★Medicine manufacturing藥物製造

      ★Machinery機器

      ★Semi-conductor assembly equipment半導體組裝設備

      ★Motor control馬達控制

4、POS equipment電子收款設備

      ★Vending machine自動販賣機

      ★Automation自動化操作系統

5、Financial equipment金融設備

      ★ATM自動取款機

      ★Print列印機

 6、Electricity Generation發電機

   Wind power風力機

   Solar power太陽能

7Security安全

   Mining Safety equipment採礦設備

   Smoke detector (alarm system)煙霧探測器(警報系統)

8Power supply電源供應器

   Servo motor Power control伺服電動機電源控制

   Frequency converter頻率轉換器

   UPS無間斷電源供應器

   DC/DC直流電源供應器

   Telecom power supplier通信電源

   Medical Power supplier醫療電源供應器

   Sever Power supplier開關電源供應器

9Railway Equipment鐵路設備

10Automotive自動化設備

   EPS電力系統

   Electric Car(power management)電車(動力管理系統)

11High temp.application高溫應用

   Oil mining equipment石油開採設備

12Telecom(Hi-Rel)通信

   Broadcasting電視臺廣播

   Walkie-talkie無線電話

   Underwater equipment水下設備

.產品應用舉例

應用舉例.1

應用舉例.2

應用舉例.3

應用舉例.4

應用舉例.5

應用舉例.6

應用舉例.7

應用舉例.8

應用舉例.9

應用舉例.10

應用舉例.11

應用舉例.12

應用舉例.13

應用舉例.14

文章標籤

福哥/小戴 發表在 痞客邦 留言(0) 人氣()

電位器(英文:Potentiometer,通俗上也簡稱 Pot,少數直譯成電位計),中文通常又稱為可變電阻器(VR,Variable Resistor)或簡稱可變電阻,是一種具有三個端子,其中有兩個固定接點與一個滑動接點,可經由滑動而改變滑動端與兩個固定端間電阻值的電子零件,使用時可形成不同的分壓比率,改變滑動點的電位,因而得名。


至於只有兩個端子的可變電阻器(rheostat)(或已將滑動端與其中一個固定端保持連接,對外實際只有兩個有效端子的)並不稱為電位器,只能稱為可變電阻(variable resistor)。

電位器最常見的用途是各式音響聲源設備裡的音量控制或電子設備裡的各式準位與功率等的控制,也可以做為位置或角度的傳感器,或者是作為鎢絲燈泡調光器或電熱絲功率調節器的控制元件等。但某些用途,如前述例子中的後者,通常將電位器接成兩端子可變電阻(rheostat)形式來使用。

常見的碳膜或陶瓷膜電位器可以透過銅箔或銅片與印刷膜接觸旋轉或滑動產生於輸出、輸入端的不同電阻。較大功率的電位器則是使用線繞式。

電位器有時會合併附帶其他功能,例如某些音量控制用的電位器附開關,可兼作音量與電源開關的功能,此時通常是在音量最小的一端附帶關閉電源。


可變電阻器,顧名思義,就是可以調整電阻的大小。電路接在該電阻的中間時,電阻只有原來的一半,接到最邊緣時,則是該電阻的原來大小。看需要來選擇接的地方,就是可變電阻。電位器<可變電阻>為電阻值可以調整改變的電阻。在類比電路中,為符合所謂設計值規格的調整作業非常麻煩。但為考慮精確度,必須對各定數的偏差作局部限制,而在這調整作業中就必須用到可變電阻。小型電位器又稱為半固定電阻器,為隨著年代而漸漸小型化的一種可變電阻。

電位器<可變電阻>在使用面的部份,例如1.5V的馬達要將轉速降低需加裝可變電阻,但可變電阻上有三向接點標示1,2,3,那電池電源正負極要如何接上可變電阻呢?電阻沒有極性因此不用擔心接反,可變電阻上之1,3之間之電阻是工廠製造時之該顆電阻之最大值(不會改變),可變部分在1,2或2,3,因此只要將電源正負任一端串聯馬達之一端再從馬達另一端接到可變電阻2端,再從1端或3端拉到電源另一端就可以了,如果馬達逆轉再將電源正負反接就可以轉正了,也可以調整可變電阻來改變馬達之轉速。


可變電阻在電阻調整大小時,電壓及電流變化說明:

第一 : 再串聯電路裡可變電阻其電阻調整越大時(有串聯其他電阻 , 而且是一個迴路)是可變電阻上的電壓降越大(指電壓會越大的意思)但是電流不變



第二 : 再並聯電路裡可變電阻其電阻調整越大時是可變電阻上的電流越小但是電壓不變


以上可以用歐姆定律來證明

第一 :串聯電路同一條路線上是電流不變如果把上一題代入就是V=IR , I是電流不變但R可變電阻調整越大則V電壓越降大



第二 :並聯電路剛好相反也就是說再分枝電路是電壓不變同樣代入第二題目I=V/R則V是電壓不變但R可變電阻調整越大則電流越小



1.1 電阻材質分類



  • 碳膜式(Carbon Film):使用碳膜作為電阻膜。



  • 瓷金膜(Metal Film):使用以陶瓷(ceramic)與金屬(metal)材質混合製成的特殊瓷金(cermet)膜作為電阻膜。



  • 線繞式(Wirewound):使用金屬線繞製作為電阻。比起碳膜或瓷金膜而言,可承受較大功率。


繞線式電位器的構造

直線滑動式電位器("faders")


1.2 構造分類



  • 旋轉式:常見的形式。通常的旋轉角度約 270~300 度。
    • 單圈式:常見的形式。
    • 多圈式:用於須精密調整的場合。
  • 直線滑動式:通常用於混音器,便於立即看出音量的位置與做淡入淡出控制。



1.3 數量分類



  • 單聯式:一轉軸只控制單一電位器。



  • 雙聯式:兩個電位器使用同一轉軸控制,主要用於雙聲道中,可同時控制兩個聲道。



1.4 電阻值變化尺度分類



  • 線性尺度式:電阻值的變化與旋轉角度或移動距離呈線性關係,此種電位器稱為 B 型電位器。



  • 對數尺度式:電阻值的變化與旋轉角度或移動距離呈對數關係,此種電位器主要用途是音量控制,其中常用的是 A 型電位器,適合順時針方向為大音量、逆時針方向為小音量的場合;此外,另有對數尺度的變化方向相反的 C 型電位器。



 1.5 其他特別型式



  • 附開關電位器:通常用於將音量開關與電源開關合一,即逆時針旋轉至底使開關切斷而關閉電源。



印刷電路板上使用的微調型電位器或稱半可變電阻



1.6 微調用電位器或可變電阻



作為微調用的電位器或可變電阻,通常位於設備內部、印刷電路板上,用於不需經常調整的地方,這種小型電位器或可變電阻,中文一般稱為半可變電阻,英文一般稱為 trimpot 或 trimmer(微調器。如不特別說明,trimmer 雖以可變電阻為多,但也可能是可變電容)。






數位電位器(Digital Potentiometer,簡稱 Digital Pot)



使用電子電路製成的 IC 型態的電位器,以數位訊號控制內部電子開關,以改變所接的電阻數值。



IC 型數位電位器各接腳的訊號電壓,不能超過該電位器 IC 的電源電壓,設計電路時須留意此點。



****************** 文  章  引  用  維  基  百  科 ****************



文章標籤

福哥/小戴 發表在 痞客邦 留言(0) 人氣()

PCB     高阻碳印刷簡介


 一、PCB高阻碳印刷優勢說明

            本公司生產、加工PCB之高阻碳印刷優勢如下:

1.PCB高碳印刷、加工技術來自於日本NOBLE,由日本人擔任技術顧問.

2.生產技術領先國內其它同行,接近國際知名大廠NOBLE、PIHER等.

3.生產設備較國內其它同行先進、精密且齊全(有30臺印刷機.10條乾燥爐.碳漿及銀漿來自日本及美國).

4.生產能力較國內其它同行強.(月生產能力可達300萬PCS/月)

5.PCB高碳印刷、加工阻值範廣,阻值範圍從100Ω~~2MΩ之間.

6.產品品質比國內其它同行優越.(有11年PCB高碳印刷加工生產經驗,從印刷、烘烤、衝制、檢修、測試、包裝等工藝均可滿足客戶的要求)

7.PCB高碳印刷、加工產品涉及應用範圍廣,如汽車配件、遊戲機手柄、電動工具等.

8.產品交貨週期短(通常為15~20天).

9. PCB線路板廠不能生產PCB高碳印刷產品而我司可生產原因為:1).採用特殊的碳漿及銀漿印刷,2).印刷設備精度在0.01mm以內,試驗及測試設備是自行開發軟件製作,一般儀器製造廠無法提供.

10.能夠為客戶提供快速有效的行業解決方案.




二、PCB高阻碳印刷說明

            PCB高阻碳印刷及低阻碳印刷區別:

1.PCB高阻碳印刷是指阻值範圍為:1KΩ<TR  <2MΩ,通常客戶應用高阻碳印刷阻值為5KΩ~20KΩ.主要應用於電壓及電流的調整,在線路中起分壓及限流的作用.

2.PCB低阻碳印刷是指阻值為: 100Ω<TR <1KΩ,通常低阻碳印刷阻值為300Ω左右,在線路中起電壓及電流傳導作用,由於低阻碳印刷技術門檻較低,一般的PCB線路板廠均可自行加工.

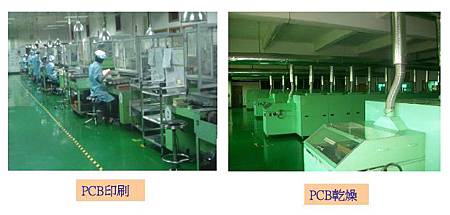

三、PCB高阻碳印刷廠房





四、產品包裝說明

出貨包裝:PCB依客戶需求進行包裝,通常可分為真空包裝及普通包裝.







五、產品用途說明

5.1、汽車配件(包括:空調、座椅調整、後視鏡、雨刷等)

5.1.1主要用途說明

   5.1.1.1.汽車空調風門控制器: 用於調節空調溫度及風速大小.

   5.1.1.2.汽車座椅調整控制器: 用於調節座椅上.下.前.后移動及背椅角度調節.

   5.1.1.3.汽車后視鏡調整控制器: 用於后視鏡角度調節.

   5.1.1.4.汽車雨刷調整控制器: 用於雨刷搖擺速度調節.




5.1.2主要技術參數:

   5.1.2.1.阻值範圍:1kΩ~200kΩ

   5.1.2.2.值允許偏差:±10%(含)以上

   5.1.2.3.直線性:±2~5%以內

   5.1.2.4.阻型: 直線型

   5.1.2.5.耐久性:20萬次。

   5.1.2.6.溫度系數:±800PPM(-25℃~+75℃)


5.3、遊戲手柄(PS2、XBOX360等)

   5.3.1.用途說明: 主要起導通作用

   5.3.2.主要技術參數:

   5.3.2.1.阻值範圍:1KΩ~1MΩ5.3.2.2.阻值允許偏差:±10%(含)以上;

   5.3.2.3.耐久性:100萬次















福哥/小戴 發表在 痞客邦 留言(0) 人氣()

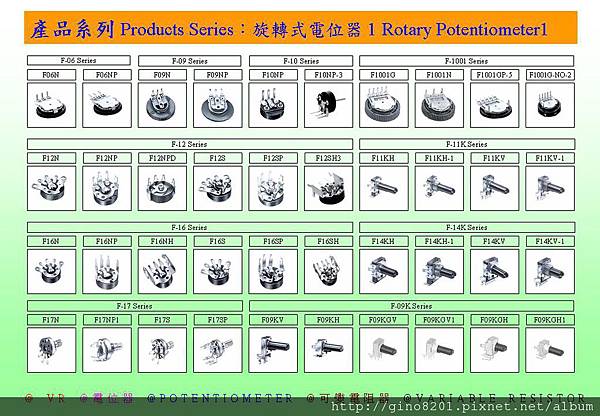

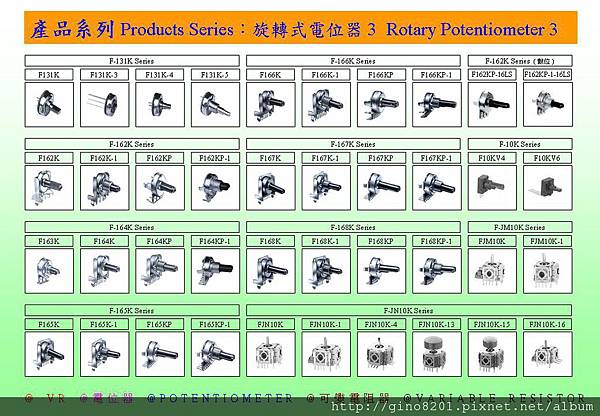

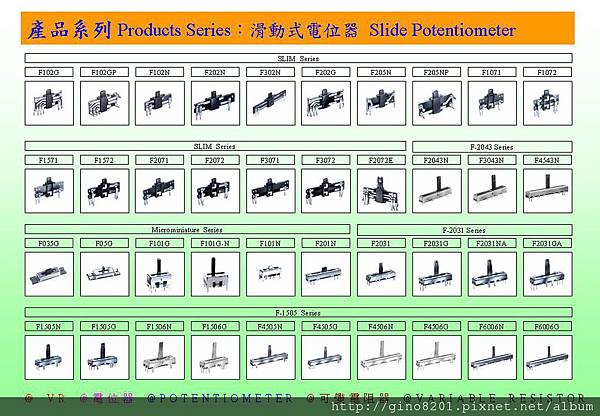

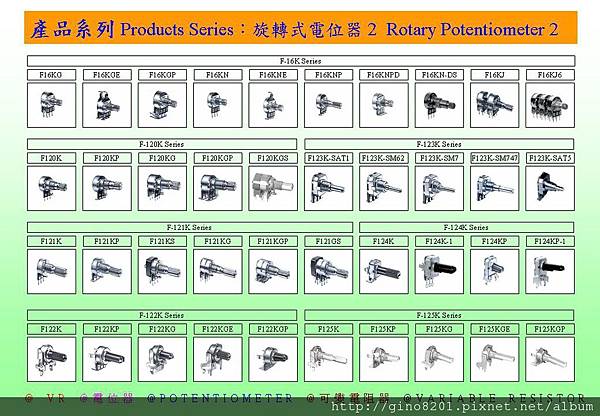

電位器(VR)成品縮圖
