  11mm編碼器
*產品結構緊湊，高精度，接觸型編碼器
*開關推動行程為0.5mm，成品高度為4.5mm
*增量型編碼器

   8mm編碼器
*電阻片週圍采用塑膠註塑，可防止助焊劑滲入
*長壽命(80000次以上)

  8mm旋轉脈衝開關
*電阻片週圍采用塑膠註塑，可防止助焊劑滲入
*長壽命(80000次以上)

  8mm旋轉式電位器
*電阻片週圍采用塑膠註塑，可防止助焊劑滲入
*產品种類繁多，可適用于各种用途

  10mm旋轉式脈衝開關
*20個脈衝開關
*長壽命(30000次以上)

  7286精密電位器系列
*10圈/繞線式電位器
*精密線性/大功率/長壽命

  8146精密電位器系列
*10圈/合成精密電位器/位置傳感器
*精密線性/大功率/長壽命

  5611精密電位器系列
*單圈/精密電位器
*精密線性/大功率/長壽命

  6187精密電位器系列
*單圈/精密電位器
*精密線性/大功率/長壽命

  7mm旋轉式位置傳感器
*防塵結構設計，有效防止灰塵進入，保持產品性能穩定。
*可達1百萬次長壽命

  馬達驅動型電位器
*遙控電位器應用於多種音頻設備
*可提供馬達驅動和手工操作

  10mm旋轉式波段開關系列
*旋轉開關最多可以對應至6接點
*可分為4、5、6個接點

  6mm防塵式微調電位器系列
*碳素皮膜電阻片
*防塵設計結構
*外殼采用可自熄塑膠製作，防火等級為UL94V-0

  10mm防塵式微調電位器系列*碳素皮膜電阻片
*防塵設計結構
*外殼采用可自熄塑膠製作，防火等級為UL94V-0

  24mm防塵式長壽命電位器系列
* 100萬次回轉壽命
* 單圈工業面板控制

  66密封式微調電位器
*多圈/金屬陶瓷/工業/密封
*抵擋惡劣環境及沉浸清洗製程

  72密封式微調電位器
*單圈/金屬陶瓷/工業/密封
*抵擋惡劣環境及沉浸清洗製程

  67密封式微調電位器
*多圈/金屬陶瓷/工業/密封
*抵擋惡劣環境及沉浸清洗製程

  62密封式微調電位器
*單圈/金屬陶瓷/工業/密封
*園形本體可提供比6mm方形更小的裝配面積

  25密封式微調電位器
*單圈/金屬陶瓷/工業/密封
*旋鈕設計符合自動機調整

    89密封式微調電位器
*多圈/金屬陶瓷/工業/密封
*抵擋惡劣環境及沉浸清洗製程

  緊湊型滑動式電位器系列
* 電阻片注塑可以防止助焊劑浸入
* 提高操作感覺及固定強度

  電磁搖杆系列
*長壽命,壽命達千萬次以上
*優良的比例控制

  100mm主控型滑動式電位器系列
* 操縱杆晃動小,操作性能良好
* 最大衰減量可達110dB以上(全阻值在10KΩ以上)

1.Use of chemicals 慎用化學品：電位器因使用諸如聚碳酸酯等合成樹脂，所以應避免將電位器暴露於氨、胺、碱溶液 、芳烴、酮、酯、鹵烴等化學物品濃烈氣氛中。

2.Use of flux 慎用助焊劑：焊錫時應避免使用水溶性助焊劑，否則將會對構成電位器的金屬和其他材料產生不良影響。

3.Soldering 焊錫：布綫設計和焊錫方法應避免導致(如下圖一)所示，熔錫流到PC板上平面，這樣會引起接觸不良。

4.Recommended Circuit Configuration 推薦的電路接法：電位器做為可變電阻使用時，建議作調整電壓的分壓器使用，同時電位器的負載電阻RL應不小於電位器公稱阻值RT的十倍(見下圖二)。

電位器在直流電路中作為電流調節使用時，將有電流通過電位器的滑動臂，此時由於陽極氧化的原因會導致電阻值異常增加。在這種情況下，建議將連接電阻體的端子接負極，滑動臂接正極(見下圖三)。

5.Residual Resistance 殘留電阻：儘管電位器電阻體是印刷銀層，但為了提高抗硫化的可靠性，通常在電阻體二極覆蓋一層碳膜，如果希望低殘留電阻，請與本公司聯繫。

6.Dew Condensation 凝露：電位器在使用過程中，電阻體表面應避免結露或水滴，否則，將導致絕緣電阻惡化或短路。

7.Stress Being applied to the terminals 施加於端子應力：手拿端子時應特別注意避免過分用力，同時應設計正確的焊錫條件。

8.Looseness of the shaft 軸的徑向晃動：當使用長度過份長的轉軸時，其徑向晃動量將與軸長成正比，應按實際需要選用軸長。

9.Chassis Mounting 面版安裝：當電位器是用螺母安裝於版面時，過緊將使旋轉按觸功能失效或螺紋滑牙，鎖螺母時應非常小心。

10.Operation at Low Temperature 低溫工作：當產品是用於低溫環境時，如寒帶的汽車收音機或汽車音響等，本公司按客戶要求提供手感舒適產品，請定貨時加以說明。

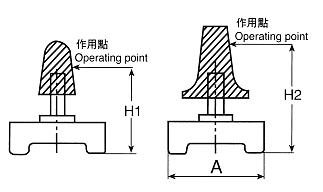

11.Lever length 滑柄長度：長度越短越好(至少5mm)在滑柄的寬度A不變情形下，滑柄長度越短，手感越好，另出力點越高，手感越差(如圖)。

12.Driving lever 驅動臂：切勿使操作點遠離滑柄中心綫，基於同樣理由，兩者距離B越短越好(如圖)。

1.Grouned Termina 接地端：在電位器上與軸連接的端子起屏蔽外部噪聲作用。

2.Name of terminal 端子的名稱：面向電位器的驅動裝置，將軸逆時針方向調節到盡頭時，在電氣上最靠近動觸點的終端引出端，稱為1端；另一端的終端引出端稱為3端，觸動點的引出端稱為2端。

3.Temperature Characteristic 溫度特性：電阻值隨溫度變化的特性。

4.Rotational Torque 旋轉力矩(啟動力矩)：使電位器轉軸(或旋鈕)轉動所需的力矩。

5.Allowable Operating Torque 終端止檔力矩：當轉軸(或旋鈕)轉到終端止檔位置而未引起檔點變形和其他可見損傷時的最大力矩。

6.Detent(-type) 定位裝置：電位器驅動機構造運動時，有手感定位的機械裝置。

7.Derating Curve 降功耗曲綫：最大功耗與環境溫度的關係曲綫(用額定功率的百分比表示)。

8.Nominal Total Resistance 標稱組值：標志在電位器上的電阻值(標準阻值)。

9.Cermet 金屬陶瓷：其電阻體是由印製在陶瓷基板上的金屬氧化物經高溫烘烤所組成，具有良好的耐候性。

10.Maximum Allowable Operating Voltage 最高工作電壓：

施加于電位器電阻體的最高電壓按下式計算：

Vmax=根號P.R     Vmax---最高工作壓力

P---額定功率     R---標稱阻值. 如果R大於臨界電阻時，Vmax 等於電阻體極限電壓。

11. Maximum Resolution 最大分解能：絕對型編碼器的位元數或增量型編碼器旋轉一圈的脈衝數。

12. Residual Resistance 殘留電阻：當驅動機構處於反時針或順時針極限位置時，終端(端子1或端子3)與滑動端(端子2)之間的電阻值。

13. Allowable Force in Push-pull Action for Lever 軸的推力和拉力：電位器無可見損傷的情況下所能承受的軸向最大推力和拉力。

14. Shaft(lever) Play 軸的徑向晃動(間隙)：在垂直於軸心(操縱桿)方向施加一規定的力時軸(操縱桿)的傾斜。

15. Shaft Tilt 軸的傾斜：以電位器安裝平面為基準，軸在無負荷狀態下，軸心線與安裝平面的平行度或垂直度的偏移。

16. Sliding Noise 滑動噪聲：電位器操作時產生的電氣噪聲，用電壓或電阻的比率表示。

17. Insulation Resisance 絕緣電阻：電位器所有引出端連接在一起與外部金屬和轉軸(操縱桿)之間的電阻。

18. Total Rotational Angle 總旋轉角：操作軸在兩終點之間的旋轉角度。

19. Total Resistance and Tolerance 總阻值及允許偏差：這是電位器的基本性能之一，指在端子1與端子3之間的阻值及允許偏差。

20. Gang Error 相互偏差：多聯電位器各聯之間電阻規律的偏差，用分貝表示。

21.Withstanding Voltage 耐電壓：電位器活動部件與外部金屬件或轉軸(操縱杆)的絕緣未受破壞時所能承受的電壓。

22.Tap 抽頭：端子4通常稱為抽頭，設置在電阻體中心位置，用於響度電路，平衡電路等。

23.Carbon Film(Resistor) 碳膜(電阻體)：一般用途電位器的電阻體，以碳素為基材形成的碳膜。

24.Mounting Dimensions 安裝尺寸：電位器用於PC版安裝時，PC版安裝開孔尺寸。

25.Mounting Height 安裝高度：旋轉式電位器焊接於PC版時，從PC版安裝平面到軸心頂端的高度。

26.Solder Heat Resistance 耐焊錫熱：焊錫後電氣性能的變化。

27.Push-push 推-推開關：這是一種推一下ON，再推 一下OFF的開關。

28.Friction 摩擦：兩軸多聯電位器，內外軸利用摩擦力互鎖，通常內外軸能相互移位，其用途是音量控制，電平控制等。

29.Printed Circuit Terminal 印刷電路端子：這是一種插入印刷電路板焊接的端子。

30.Resistance Taper 電阻規律：表示電位器的阻值或輸出電壓變化與行程的關係的特性。

31.End Slip 終端無止動：無終端止檔機構電位器可360度旋轉。
